Goldmedaille auf der iENA 2023 für das robotergestützte Prüfsystem zur Inline-Prüfung von Spritzgußteilen

Vom 28. bis 30.10.2023 fand in Nürnberg die iENA – Ideen-Erfindungen-Neuheiten-Ausstellung statt. Die iENA gilt als die größte Erfindermesse in Europa und feierte 2023 ihr 75-jähriges Jubiläum. In diesem Jahr haben sich die GFE – Gesellschaft für Fertigungstechnik und Entwicklung Schmalkalden e. V. und das Mittelstand-Digital Zentrum Ilmenau erstmals mit einer Erfindung an der Messe beteiligt. Vorgestellt wurde ein neuartiges inline-fähiges Prüfsystem für Spritzgussteile, welches sowohl eine objektive Sichtprüfung als auch eine Maßhaltigkeitsprüfung an beliebigen, vorher eingelernten, Kunststoffbauteilen vollautomatisch realisiert. Die Erfindung wurde im Rahmen der Messe durch eine internationale Fachjury mit einer Goldmedaille ausgezeichnet.

Durch einen Knickarmroboter wird das Bauteil direkt aus der Spritzgießmaschine entnommen, unter eine Bildverarbeitungsstation gehalten, in mehreren Ansichten auf Fehler geprüft sowie vermessen und gegebenenfalls aussortiert. Die Fehlererkennung erfolgt mittels moderner Deep-Learning-Verfahren in Form tiefer neuronaler Netze. Der vorgestellte Demonstrator wurde im Rahmen eines Thüringer Verbundprojektes zusammen mit den Partnern Technische Universität Ilmenau, Speck Sensorsysteme GmbH Jena, Plasttechnik Hohleborn – Gesellschaft für technischen Spritzguß mbH sowie Robotics GmbH Schmalkalden realisiert.

Quelle: © Mittelstand-Digital Zentrum Ilmenau

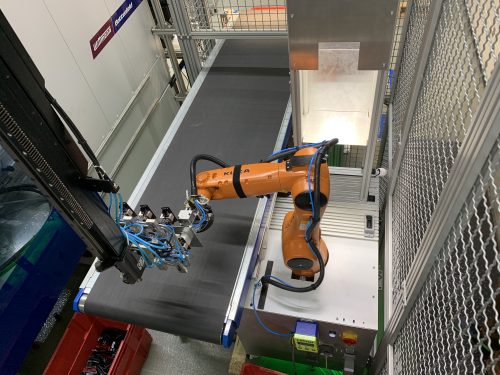

Prüfsystem im Fertigungsumfeld der Plasttechnik Hohleborn GmbH

Das System ist lernfähig gestaltet und kann an beliebige Kunststoffteile angepasst werden, vorausgesetzt es stehen repräsentative Beispielobjekte für alle zu unterscheidenden Fehlerklassen zur Verfügung. Am Beispiel der Prüfung von LED-Gehäusen sowie Reflektorbauteilen aus dem Automotive-Bereich konnte eine Messgenauigkeit von ca. 20 µm sowie eine Erkennungsrate zwischen 95 und 100%, in Abhängigkeit der zu erkennenden Defektklasse erreicht werden.

Quelle: © Mittelstand-Digital Zentrum Ilmenau

Ehrenurkunde und Goldmedaille iENA 2023
